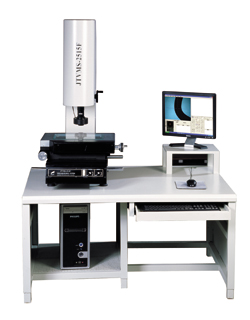

增強型F二次元影像測量儀
產品介紹：.............................................. 增強型F二次元影像測量儀，是我公司推出的一款增強型2D光學影像測量儀，采用高解析度日本索尼彩色CCD攝像機和變焦物鏡，采用我公司自主研發的QuickMeasuring測量軟件，具備基本的點、線、圓、距離、角度等基本測量功能及多坐標功能，能滿足基本的二次元測量需求；此外測量數據可輸入EXCEL、WORD、TXT中或者將測量圖形輸出至DXF文檔做CAD設計。 性能特點：------------------------------- 1、花崗石底座，機構永不變形 2、X、Y、Z軸裝有光柵尺，定位精確 3、雙焦物鏡倍率()：0.7~4.5X 4、LED冷光源（表面光和輪廓光）避免工件受熱變形 5、QuickMeasuring測量軟件 |  |
| 型號 | JTVMS-1510F | JTVMS-2010F | JTVMS-2515F | JTVMS-3020F | VMS-4030F | VMS-5030F |
| 金屬臺面尺寸(mm) | 354×228 | 404×228 | 450×280 | 510×290 | 606×466 | 706×466 |
| 玻璃臺面尺寸(mm) | 210×160 | 260×160 | 306×196 | 360×260 | 450×350 | 550×350 |
| 運動行程(mm) | 150×100 | 200×100 | 250×150 | 300×200 | 400×300 | 4500×300 |
| 外形尺寸(mm) | 600×530×950 | 600×550×920 | 690×550×1020 | 780×670×1060 | 945×646×1096 | 960×750×1100 |
| Z軸升降行程 | 175mm | |||||
| X、Y、Z數顯解析度 | 0.0005mm | |||||
| X、Y坐標示值誤差 | ≤(3+L/200)μm | |||||
| 影像系統 | 1、SONY 彩色 CCD 攝像機； 2、雙焦物鏡倍率 ( ) ： 0.7~4.5X ； 3、影像放大率 ： 28~180X ； 4、表面光源與透射光源均用 LED 燈組，其亮度可調節； | |||||
| 電源 | 220V±10％ 50Hz | |||||
| 工作環境 | 溫度 20 ℃ ± 3 ℃ , 濕度 45 ％ ~75 ％ | |||||
| 測量功能 | 標配自動測量軟件，可自動尋邊、去毛刺，可測貼、線、圓、圓心距、擺正等 | |||||
| 放置臺負載/尺寸 | 1、JTVMS-1510F/2010F/2515F/3020F放置臺：負載≧300Kg，尺寸（長寬高）：1120×730×780mm； 2、JTVMS-4030F/5030F放置臺：負載≧450Kg，尺寸（長寬高）：1250×900×780mm | |||||
