簡述影像測量儀的標尺系統

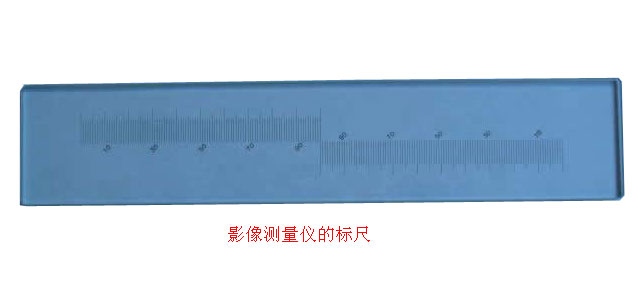

     影像測量儀的標尺是測量儀對測量工件的對比尺度標準。就像卡尺上的刻度一樣，起到比較和較量的作用。任何測量都有一個本質，就是將被測量與標準量相比較，以確定被測量的量值。標準量的實物形式稱為標準器，例如量塊，標準桿等。影像測量儀的測量過程就是利用儀器內部的標尺與被測量進行比較，從而對被測量的工件獲取數值和標準。

    目前常用的影像測量儀的幾何測量標準可分為端度標準，線紋標準，角度標準和形狀位置標準等。端度標準是長度標準分類中的第一種標準器，它是由兩端面間的距離而定的尺寸標準。線紋標準是長度標準中的第二種標準器，它是由兩刻度（分度）線間的距離而確定的尺寸標準，例如：光標尺，分厘尺，量表等等。隨著技術的進步，現在琥始使用激光干涉儀，光柵，容柵，電感測量儀，感應同步器等線位移傳感器代替線紋標準器。角度標準則量長度標準分類中的第三種標準器。它是由兩條相交的線間或兩個相交的面間的角度所形成的標準。此類標準器有角度量塊，正弦桿，角度編碼器，旋轉分度校正盤，多面棱規等等。此外，還有形狀，位置標準，如真圓度的標準球，表面粗糙度的標準比較片，輪廓測量的標準比較片，平晶，平尺，直角尺，環規，塞規，螺紋規，標準圓球等等。
