    服務熱線：400-000-3068返回首頁|加入收藏|English



























    您的位置： 首頁 -影像測量儀在五金鏈輪中的測量






    技術支持 TECHNICAL
















    操作教程



    影像測量儀在五金鏈輪中的測量


    發布者：東莞市嘉騰儀器儀表有限公司      日期：2009年07月29日




     一、工件及測量需求說明：








    工件




    鏈輪的條形、柱形（空心、實心）




    備注








    規格




    1MM—40MM不等




    　








    檢測元素




    外內徑；壁厚、齒頂圓直徑、倒角




    　








    精度要求




    +/-0.01mm




    　








    批量or抽檢




    抽檢




    　








    檢測難點




    測量扁絲厚度的時候要用治具加持平放




    　








    環境要求




    在恒溫下測量： 18~22℃




    　








    歸類產業




    五金（鏈輪）




    　





















輸送帶鏈條羅拉













    扁絲








    三、主要檢測項目、檢測方法、測量技巧、結果分析：












    主要檢測項目




    檢測方法




    測量技巧




    結果分析








    外內徑及壁厚




    自動打點取圓工具




    避開有毛邊的地方取點，減少誤差，用底光測，光線要適中













    求夾角




    自動取線，求夾角




    用底光測，光線要適中




    　








    測量齒頂圓外徑




    自動打點




    避開有毛邊的地方，在邊界較平滑的位置取點。用底光測，光線要適中




    　











    四、結果分析：

      工件測量尺寸較簡單，測量只要光線適中，測量結果可用IUI功能標注，抓圖存儲；另可輸出TXT、EXCEL、WORD、DXF格式文檔，直接打印。







    外內徑及壁厚測量                   夾角測量








    內徑測量                                      齒頂圓直徑測量















    扁絲厚度測量

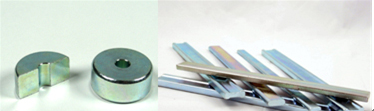

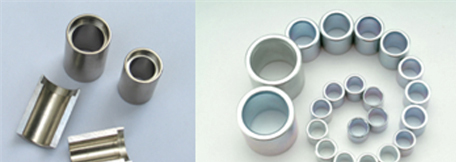

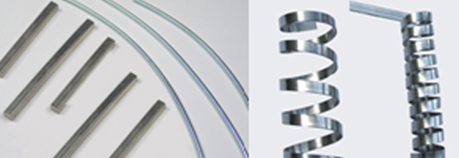

二、待測工件或產品照片：
