系統目的：不合格產品的檢測

        檢測對象：玻璃制品

        缺陷對象：氣泡、傷痕、瑕疵、砂粒、結石、光畸變點、夾雜物等

        最大檢測速度：230m/h

        檢測寬度：2100mm  （可調整）

        檢測長度：根據版長  （可調整）

        檢測結果處理：報警燈響亮；顯示缺陷圖案；

        可選擇貼標機

二、系統方案

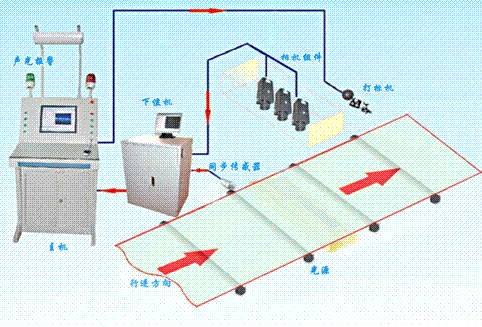

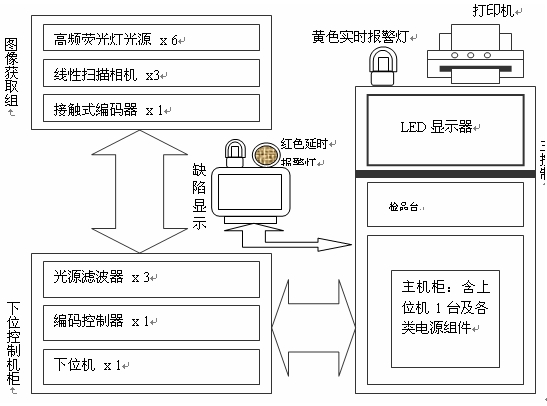

質量檢測系統連接框圖

1、高性能線性掃描相機

      鏡頭視野選擇Fov = 500mm；最大線速率11kHz，數據傳輸率3×25MHz，適用于卷筒紙的檢測。

      特征分辨率：0.72mm²；

      最小特征的像素點數：FpX =FpY=3 pixels；

      空間分辨率（像素中心映射到場景上的間距）：RsX ＝0.2mm/pixel，RsY ＝0.4mm/pixel；

      圖像分辨率：各相機寬度方向Ri = 2048 pixels；

      攝像頭的最快掃描速度：Ts =82μs/scan。

2、下位機

      線陣相機以1.1萬次/每秒的掃描速度采集的圖象信息，通過下位機的高速多通道圖象采集卡（高性能采集卡，采集速度可達160MB/s，有觸發輸入、曝光時間控制輸出、數字I/O）傳輸至對應的下位工控機，其數據傳輸量高達 150M/S。下位工控機依靠預先編寫的底層軟件，實現在線圖象的定位、識別、跟蹤、檢測，并將檢測結果數據向上位機傳輸。

3、主機

      實現操作及結果處理的上位機。實現系統各項功能的操作、玻璃制品檢測設置、玻璃制品記錄及缺陷歷史記錄管理，處理結果的輸出：包括報警、顯示、貼標和打印檢測信息等

4、檢測結果處理（貼標機）

      主機報警燈亮，報警音發出，顯示缺陷位置；收料工位的報警燈響亮，協助工人剔除廢料；貼標機動作，在次品張貼標；打印機打印統計信息。

5、同步傳感器

     在線安裝脈沖編碼器，脈沖編碼器產生連續采集的觸發信號。

6、光源

     HF熒光燈65W*4（30KHZ）

     亮度控制：軟件自動控制

     使用壽命：6000小時（每半年更換一次）

三、系統功能

     系統軟件為WindowXP中文版

1、開機自檢

        檢測攝像頭的連接；

        網絡連接；

        初始化工作

2、設置制品參數

        批號、名稱、檢查人、檢查時間；

        檢測物的寬度；

        檢測物的長度；

        檢測物的列數。

3、設置缺陷檢測等級

       檢測等級：高、標準、中、低四級（或依廠方要求分等）。

4、加載模板圖片

5、設置檢測模式及范圍

       分別設置相機各自的檢測模式及范圍，將總坐標系劃分為6個部分，對應6列產品分離檢測，并建立相應數據庫。

6、檢測開始

       氣泡、砂粒、結石等點狀缺陷檢測采用Blob算法進行查找，突出特征夾雜物、沾錫、光畸變點線狀缺陷檢測采用直線檢測或投影技術能識別0.12MM的花紋偏差和色彩差別.

       針對廠方常見的花紋缺陷、氣泡、砂粒、結石、沾錫、光畸變點、夾雜物和玻璃完整性等缺陷，系統能快速、準確的分辨和識別。

四、系統檢測結果輸出方案

1、報警器發出不同報警銀，黃、綠燈實時閃爍；

2、利用灰度顯示方式靜止顯示缺陷圖案及缺陷圖案在整幅圖中的位置，缺陷部分用紅塊閃爍。保存和調閱歷史缺陷圖片；

3、在缺陷玻璃到達收料工位時（分列）紅燈閃爍，同時蜂鳴器報警，提示工人次品信息。報警延時在100～180m/min速度之間可調，速度為130m/min時能精確到垛。

4、分列貼標機依據控制信號動作，在缺陷張邊緣貼上識別標簽。（注：該項為可選配置）
